记一次KUBERNETES/DOCKER网络排障（docker 网络问题）

docker for mac 安装 kubernetes、kubernetes dashboard

• 安装参考地址（按照此文档，安装成功）：https://yq.aliyun.com/articles/508460

• 官方说明：https://kubernetes.io/docs/tasks/access-application-cluster/web-ui-dashboard/

• 常用命令 kubectl 命令：

kubectl get namespaces
kubectl get pods --namespace kube-system
kubectl get deployments --namespace kube-system
kubectl get services --namespace kube-system
kubectl -n kube-system edit service kubernetes-dashboard
kubectl get pods
kubectl get deployments
kubectl get services
kubectl config view

获取令牌，然后登陆 kubernetes dashboard

➜  ~ kubectl get secrets
NAME                  TYPE                                  DATA      AGE
default-token-6ljm8   kubernetes.io/service-account-token   3         6h
➜  ~ kubectl describe secrets default-token-6ljm8
Name:         default-token-6ljm8
Namespace:    default
Labels:       <none>
Annotations:  kubernetes.io/service-account.name=default
              kubernetes.io/service-account.uid=77d014c2-0804-11e9-acd8-025000000001

Type:  kubernetes.io/service-account-token

Data
====
ca.crt:     1025 bytes
namespace:  7 bytes
token:      eyJhbGciOiJSUzI1NiIsImtpZCI6IiJ9.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJkZWZhdWx0Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZWNyZXQubmFtZSI6ImRlZmF1bHQtdG9rZW4tNmxqbTgiLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlcnZpY2UtYWNjb3VudC5uYW1lIjoiZGVmYXVsdCIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VydmljZS1hY2NvdW50LnVpZCI6Ijc3ZDAxNGMyLTA4MDQtMTFlOS1hY2Q4LTAyNTAwMDAwMDAwMSIsInN1YiI6InN5c3RlbTpzZXJ2aWNlYWNjb3VudDpkZWZhdWx0OmRlZmF1bHQifQ.G9TGa4KGj5B-cMv-0-vuangR2_tFiQ1nJMgtsEPs1BEwPAyjmaC-BL5y0Ux9HyC1mlt0DklO-8_o41i4OD_w0wLymxi8zZQxgY7Tlu3_oE5OKnK58xWN-mMTKKnvfDpZrIBbkWQ5EB49LC7QiTBKGAoixGyOBvU1fmD2AzpdO3sWvNsaOWbMLFcwzHA-M2V-CKU3I07Hxs6uIi9juk4IqkTryfvCDUafTrubpkVktwQr7UwzvmKfbPoWLyn1tbCDhR3Il64daoTE9nlmqWwYZZFmfaZjWWWYfi3QPXuNUNpXRVVd_6gcjUzebR1o-22KoOUbobQ94K-1bYJOQSZNnA

将 token 部分复制到登录页的 token 输入框，登陆即可。 出处：http://www.cnblogs.com/along21/p/9811860.html#auto_id_11

Docker Kubernetes Service 网络服务代理模式详解

Docker Kubernetes  Service 网络服务代理模式详解

Service

• service 是实现 kubernetes 网络通信的一个服务
• 主要功能：负载均衡、网络规则分布到具体 pod

注：kubernetes deployment 服务分配服务器负载均衡 VIP 只能 NODE 节点单独访问，这里需要外网用户可以放问到容器内，这里就需要用到 service。

网络代理模式

• kube-proxy v1.0 中只支持 userspace 模式，在 v1.1 中，添加了 iptables 代理，在 v1.2 开始 iptables 是默认的。
• service 为 pod 提供了一个统一的访问入口已 userspace 模式 iptables 模式，进行代理转发。
• userspace 与 iptables 主要是实现对 IP 的转发。

userspace 模式
1、NODE 节点的客户端要访问 service 的代理 IP + 端口。
2、IP 与端口是由 kube-proxy 维护的，它创建了 IPtables 一个规则。
3、请求经过 IPtables 后，再转发给 kube-proxy 端口。
4、kube-proxy 关联后端的 backend pod，将请求根据标签代理到指定的 Backenpod。

注：Backend Pod：访问节点 IP 的指定端口，转发到后端的 pod。kubectl get ep 可查看 Backend Pod IP。
注：效率比较低，需要经过一次转发。
注：kube-proxy 是使用的用户空间处理。

iptables 模式
1、NODE 节点客户端直接访问 serviceIP，Linux 根据 Iptables 协议栈规则策略匹配。
2、serviceIP 根据标签直接访问 Backendpod。

注：直接使用 iptables 使用内核空间处理 速度快。

服务代理类型

ClusterIP

　　分配一个内部集群 IP 地址，只能在集群内部访问（同 Namespace 内的 Pod），默认 ServiceType。

NodePort

　　分配一个内部集群 IP 地址，并在每个节点上启用一个端口来暴露服务，可以在集群外部访问。

　　访问地址：<NodeIP>:<NodePort>

LoadBalancer

　　分配一个内部集群 IP 地址，并在每个节点上启用一个端口来暴露服务。

　　除此之外，Kubernetes 会请求底层云平台上的负载均衡器，将每个 Node（[NodeIP]:[NodePort]）作为后端添加进去。

ExternalName

　　通过 CNAME 将 Service 与 externalName 的值映射。要求 kube-dns 的版本为 v1.7+。

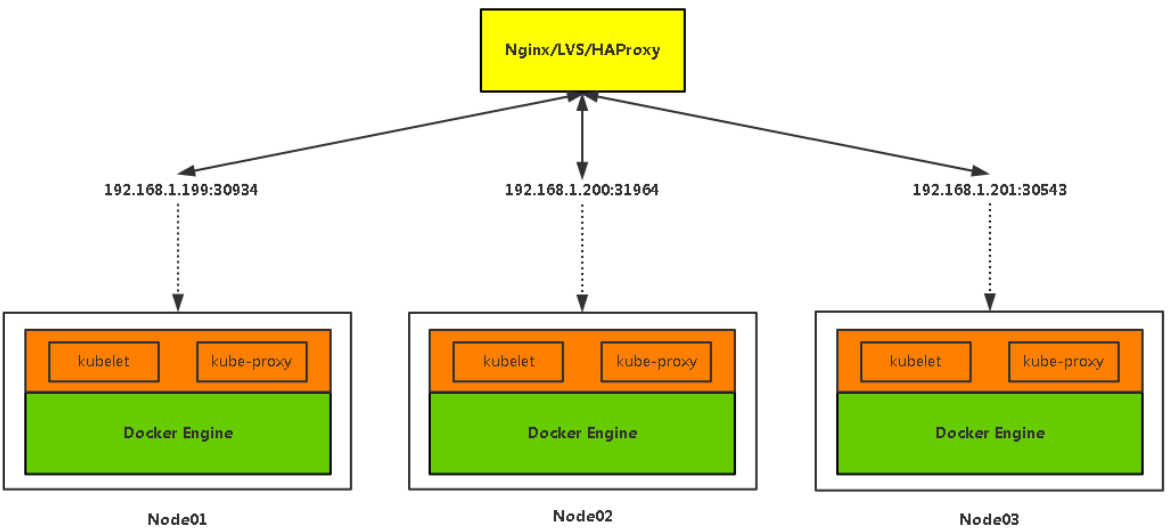

拓扑图
nodeport：前端对用户代理使用 nginx/LVS/HAProxy 来做为负载均衡使用，代理每个 NODE 节点 IP 端口去访问 pod。

LoadBalancer：主要通过云平台提供封装好的接口来做为负载均衡器进行代理转发。

Docker Kubernetes Volume 网络数据卷

Docker Kubernetes Volume 网络数据卷

由于支持网络数据卷众多 今天只拿 nfs 作为案例。

支持网络数据卷

• nfs
• iscsi
• glusterfs
• awsElasticBlockStore
• cephfs
• azureFileVolume
• azureDiskVolume
• vsphereVolume
• .....

环境：

• 系统：Centos 7.4 x64
• Docker 版本：18.09.0
• Kubernetes 版本：v1.8
• 管理节点：192.168.1.79
• 工作节点：192.168.1.78
• 工作节点：192.168.1.77

一、搭建 NFS 服务与客户端

1、管理节点：安装 nfs 服务端、配置 nfs 主配置文件、添加权限、启动

yum install nfs-utils -y

vim /etc/exports

# 添加目录给相应网段访问并添加读写权限
/data 192.168.1.0/24(insecure,rw,async,no_root_squash)

# 创建共享目录，添加权限
mkdir -p /data
chmod 777 /data

# 开启rpc服务
systemctl start rpcbind
# 启动服务并设置开机自启
systemctl start nfs

2、工作节点：安装 nfs 客户端、启动服务

yum install nfs-utils -y

# 开启rpc服务
systemctl start rpcbind
# 启动服务并设置开机自启
systemctl start nfs

二、共享 NFS 网络数据卷

1、管理节点：创建 yaml 文件

vim nginx-nfs.yaml

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: nginx-deployment-nfs
spec:
  replicas: 3
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.10
        volumeMounts:
        - name: wwwroot
          mountPath: /var/www/html
        ports:
        - containerPort: 80
      volumes:
      - name:
        nfs:
          server: 192.168.1.79
          path: /data

# 指定api版本
apiVersion: extensions/v1beta1
# 指定需要创建的资源对象
kind: Deployment
# 源数据、可以写name，命名空间，对象标签
metadata:
# 指定对象名称
  name: nginx-deployment2-nfs
# 描述资源相关信息
spec:
# 指定pod 副本数，默认1
  replicas: 3
# 描述资源具体信息
  template:
# 匹配标签字段
    metadata:
# 指定pod标签value:key
      labels:
# 标签名
        app: nginx
# 管理容器
    spec:
# 指定容器信息
      containers:
# 指定容器名称
      - name: nginx
# 指定镜像名称
        image: nginx:1.10
# 网络数据卷管理
        volumeMounts:
# 数据卷名称
        - name: wwwroot
# 容器数据卷挂载路径
          mountPath: /var/www/html
# 端口管理
        ports:
# 暴露端口
        - containerPort: 80
# 网络共享数据卷管理
      volumes:
# 数据卷名称两边需要相同
      - name: wwwroot
# 数据卷类型为nfs
        nfs:
# NFS服务器地址
          server: 192.168.1.79
# 服务端共享路径
          path: /data

文件注解

2、管理节点：创建 Deployment

kubectl create -f nginx-nfs.yaml

命令：kubectl get pods -o wide

NAME                                    READY     STATUS    RESTARTS   AGE       IP            NODE
nginx-deployment-nfs-5fbcddddb6-7btt4   1/1       Running   0          55s       172.17.2.11   192.168.1.78
nginx-deployment-nfs-5fbcddddb6-sf6bz   1/1       Running   0          55s       172.17.2.10   192.168.1.78
nginx-deployment-nfs-5fbcddddb6-ws8wk   1/1       Running   0          55s       172.17.1.9    192.168.1.77

查看创建情况

命令：kubectl describe nginx-deployment-nfs-5fbcddddb6-sf6bz

    Mounts:
      /var/www/html from wwwroot (rw)
Conditions:
  Type           Status
  Initialized    True
  Ready          True
  PodScheduled   True
Volumes:
  wwwroot:
    Type:        NFS (an NFS mount that lasts the lifetime of a pod)
    Server:      192.168.1.79
    Path:        /data
    ReadOnly:    false
QoS Class:       BestEffort
Node-Selectors:  <none>
Tolerations:     <none>
reated container

查看详细信息

3、测试

# 1、宿主端nfs共享文件内创建文件
命令：touch /data/123

# 2、进入容器内查看文件是否共享
命令：kubectl exec nginx-deployment-nfs-5fbcddddb6-sf6bz -it bash

root@nginx-deployment-nfs-5fbcddddb6-sf6bz:/# ls /var/www/html/
123

docker kubernetes 网络布局

本文主要是针对docker 和 kubernetes 的网络的一个简单学习，让大家对docker 和 kubernetes 有一个基本的认知，方便后面深入的学习。

前端为什么要学习Docker 和 kubernetes

Docker的背景：

• 2013年Docker项目发布，迅速风靡全球。
• 2015~2017年，容器编排项目k8s，docker swarm，mesos展开激烈竞争。
• 2017年10月docker企业版内置k8s项目。标志k8s最终胜出。
• k8s作为云计算的操作系统，直接影响了服务部署运维，因此普通开发者需要理解容器相关的各种概念，掌握k8s的使用技能。

环境隔离
docker 实现了资源隔离，一台机器运行多个容器互无影响。

更高效的资源利用
docker 容器的运行不需要额外的虚拟化管理程序的支持，它是内核级的虚拟化，可以实现更高的性能，同时对资源的额外需求很低。

更快速的交付部署
使用 docker，开发人员可以利用镜像快速构建一套标准的研发环境，开发完成后，测试和运维人员可以直接通过使用相同的环境来部署代码。

更易迁移扩展
docker 容器几乎可以在任意的平台上运行，包括虚拟机、公有云、私有云、个人电脑、服务器等，这种兼容性让用户可以在不同平台之间轻松的迁移应用。

更简单的更新管理
使用 Dockerfile，只需要很少的配置修改，就可以替代以往大量的更新工作。并且所有修改都是以增量的方式进行分发和更新，从而实现自动化和高效的容器管理。

介绍一下Linux network namespace

network namespace 是实现网络虚拟化的重要功能。

1. linux 内核提供的功能
2. 它能创建多个隔离的网络空间，这些网络空间有独自的网络栈信息（独立的网卡、路由表、ARP 表、iptables 等和网络相关的资源）。

这篇文章借助 ip 命令来完成各种操作。ip 命令来自于 iproute2 安装包，一般系统会默认安装

Network Namespace隔离网络

• 容器与容器之间，如果网络不隔离的话，比如我们起了一个nginx，占了80端口，就不能再启动监听80端口的服务，如果两个容器客户租用同一台宿主机，显然不隔离网络的容器不能满足需求。
• Network Namespace提供了网络资源的隔离功能，包括网络设备，IPv4和IPv6协议栈，IP路由表，防火墙，套接字等。一个物理网络设备最多存在于一个Network Namespace中，不同的Network Namespace的进程如果需要网络通信，可以创建veth pair(虚拟网络设备对：有两端，类似管道，如果数据从一端传入，另一端也能收到，反之亦然），veth pair一端放在Network Namespace A中，另一端放在Network Namespace B中，这样A和B就可以网络通信了。
• 下面实地操作下，使用ip netns命令，在宿主机上添加两个Network Namespace。

root@10-25-125-129:~# ip netns add net1
root@10-25-125-129:~# ip netns ls
net1
net0

• 创建veth pair,然后执行ip link可以看到veth0和veth1两个虚拟网卡。

root@10-25-125-129:~# ip link add type veth
root@10-25-125-129:~# ip link
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
...
4: veth0@veth1: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 62:47:4c:5a:bd:da brd ff:ff:ff:ff:ff:ff
5: veth1@veth0: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether de:ad:ee:97:79:39 brd ff:ff:ff:ff:ff:ff

• 接下来把两个虚拟网卡分别放到两个namespace里面，可以用命令’ip link set DEV netns NAME‘来实现。然后分别在两个namespace里面查看网络设备。可以看到网卡设备已绑定。

root@10-25-125-129:~# ip link set veth0 netns net0
root@10-25-125-129:~# ip link set veth1 netns net1
root@10-25-125-129:~# ip netns exec net0 ip addr
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
4: veth0@if5: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
    link/ether 62:47:4c:5a:bd:da brd ff:ff:ff:ff:ff:ff link-netnsid 1
root@10-25-125-129:~# ip netns exec net1 ip addr
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
5: veth1@if4: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
    link/ether de:ad:ee:97:79:39 brd ff:ff:ff:ff:ff:ff link-netnsid 0

• 最后，我们先启用这对网卡，给这对网卡配置上IP地址。

root@10-25-125-129:~# ip netns exec net0 ip link set veth0 up
root@10-25-125-129:~# ip netns exec net0 ip addr add 10.0.1.1/24 dev veth0
root@10-25-125-129:~# ip netns exec net1 ip link set veth1 up
root@10-25-125-129:~# ip netns exec net1 ip addr add 10.0.1.2/24 dev veth1

• 配置完以后，我们在namespace net0里面ping net1的IP地址。ping通后，说明这两个namespace已经网络连通了。

root@10-25-125-129:~# ip netns exec net0 ping 10.0.1.2
PING 10.0.1.2 (10.0.1.2) 56(84) bytes of data.
64 bytes from 10.0.1.2: icmp_seq=1 ttl=64 time=0.045 ms
64 bytes from 10.0.1.2: icmp_seq=2 ttl=64 time=0.035 ms
64 bytes from 10.0.1.2: icmp_seq=3 ttl=64 time=0.032 ms
64 bytes from 10.0.1.2: icmp_seq=4 ttl=64 time=0.038 ms
^C
--- 10.0.1.2 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3062ms
rtt min/avg/max/mdev = 0.032/0.037/0.045/0.007 ms

• Docker的容器之间通信原理基本类似，我们实现了两个namespace通信，但是如果多个namespace通信如何实现呢？直觉告诉我们需要一个虚拟交换机，在docker里面就是docker0网桥。我们创建一个veth pair,一端绑在容器的network namespace，另一端绑在宿主机的docker0网桥上。网络拓扑图如下所示。（图片来自《容器与容器云（第二版）》）。这样每个容器都有自己的网络设备，对开发者来说，每个容器都有自己的IP地址。


Docker网络模式

k8s简介

架构体系

. API Server(kube-apiserver)
API Server是k8s的前端接口，各种客户端工具以及k8s其他组件可以通过它管理集群的各种资源。

2.Scheduler(kube-scheduler)
scheduer负责决定将pod放在哪个node上运行。另外scheduler在调度时会充分考虑集群的架构，当前各个节点的负载，以及应用对高可用、性能、数据亲和性的需求。

3.Controller Manager(kube-controller-manager)
负责管理集群的各种资源，保证资源处于预期的状态。

4.etcd
负责保存k8s集群的配置信息和各种资源的状态信息，当数据发生变化时，etcd会快速的通知k8s相关组件。

5.kubelet~~~~
是node的agent，当scheduler去确定在某个node上运行pod后，会将pod的具体配置信息发送给该节点的kubelet，kubelet会根据遮羞信息创建和运行容器，并向master报告运行状态。

6.kube-proxy
每个node都会运行kube-proxy服务，外界通过service访问pod，kube-proxy负责将降访问service的TCP/UDP数据流转发到后端的容器。如果有多个副本，kube-proxy会实现负载均衡。

K8S网络模型

根据以上的一些要求，需要解决的问题

• 容器之间的网络
• Pod与Pod之间的网络
• Pod与Service之间的网络?

1.容器和容器之间的网络

pod有多个容器，它们之间怎么通信？

pod中每个docker容器和pod在一个网络命名空间内，所以ip和端口等等网络配置，都和pod一样，主要通过一种机制就是，docker的一种网络模式，container，新创建的Docker容器不会创建自己的网卡，配置自己的 IP，而是和一个指定的容器共享 IP、端口范围等

2.pod与pod之间的网络

pod与pod之间的网络：首先pod自身拥有一个IP地址，不同pod之间直接使用IP地址进行通信即可

3.同一台node节点上pod和pod通信

疑问：那么不同pod之间，也就是不同网络命名空间之间如何进行通信（现在还是，同一台node节点上）

解决：

简单说veth对就是一个成对的端口，所有从这对端口一端进入的数据包，都将从另一端出来。

​ 为了让多个Pod的网络命名空间链接起来，我们可以让veth对的一端链接到root网络命名空间（宿主机的），另一端链接到Pod的网络命名空间。

嗯，那么继续。

​ 还需要用到一个Linux以太网桥，它是一个虚拟的二层网络设备，目的就是把多个以太网段连接起来，它维护一个转发表，通过查看每个设备mac地址决定转发，还是丢弃数据

• pod1-->pod2（同一台node上），pod1通过自身eth0网卡发送数据，eth0连接着veth0，网桥把veth0和veth1组成了一个以太网，然后数据到达veth0之后，网桥通过转发表，发送给veth1，veth1直接把数据传给pod2的eth0。

4.不同node节点上pod和pod通信

CIDR的介绍：

CIDR（Classless Inter-Domain Routing，无类域间路由选择）它消除了传统的A类、B类和C类地址以及划分子网的概念，因而可以更加有效地分配IPv4的地址空间。它可以将好几个IP网络结合在一起，使用一种无类别的域际路由选择算法，使它们合并成一条路由从而较少路由表中的路由条目减轻Internet路由器的负担。

192.168.19.0 / 255.255.255.0
.。。。。
192.168.50.0 / 255.255.255.0
这几个地址展开来是：
11000000 10101000 00010011 00000000
11000000 10101000 00110010 00000000
他们都有相同的前18位，所以汇总地址就是192.168.0.0/18

k8s集群中，每个node节点都会被分配一个CIDR块，（把网络前缀都相同的连续地址组成的地址组称为CIDR地址块）用来给node上的pod分配IP地址，另外还需要把pod的ip和所在nodeip进行关联
