WebService 之 WSDL文件 讲解(webservice的wsdl文件)

26

在这里,我们将给大家分享关于WebService之WSDL文件讲解的知识,让您更了解webservice的wsdl文件的本质,同时也会涉及到如何更有效地java学习笔记之webservice(二)--

在这里,我们将给大家分享关于WebService 之 WSDL文件 讲解的知识,让您更了解webservice的wsdl文件的本质,同时也会涉及到如何更有效地java学习笔记之webservice(二)--WSDL文档及用myeclipse测试webservice、SOAP WebService的wsdl文件生成类、WebService --WSDL文档解析、WEBService wsdl文件中xsd:date参数问题的内容。

本文目录一览:

WebService 之 WSDL文件 讲解(webservice的wsdl文件)

WebService 之 WSDL文件 讲解(webservice的wsdl文件)

 恩,我想说的是,是不是经常有人在开发的时候,特别是和第三方有接口的时候,走的是SOAP协议,然后用户给你一个WSDL文件,说按照上面的进行适配,嘿嘿,这个时候,要是你以前没有开发过,肯定会傻眼,那如果你想学习的话,就认真的看下面的讲解咯:

一、WSDL概述
        WebServices Description Language (WSDL Web服务语言)是一个用于精确描述Web Service的文档格式。
        WSDL非常适合于用作代码生成器,它能够读取WSDL文档,并且可以为访问Web服务生成一个程序化的接口,大多数软件供应商和主要的标准机构(包括 W3C、WS-I和oasis)都支持WSDL。例如:JAX-RPC provider(例如:BEA Weblogic)通过API用WSDL生成相应的占位程序;IBM WebSphere、Microsoft.NET以及Apache Axis都有自己的工具生成相关的代码。下图是一个例子:


       上面的例子JAX-RPC通过读取WSDL文档,创建JAX-RPC RMI接口(endpoint接口)和实现此接口的网络占位程序(stub)。客户端程序通过RMI接口,Stub和Web Service服务端交换SAOP消息。

二、WSDL基本结构
        WSDL文档是一个遵循WSDL XML模式的XML文档(文档实例);类似于:SOAP文档是一个遵循SOAP XML模式的XML文档(文档实例);
        一个WSDL文档的根元素是deFinitions元素,WSDL文档包含7个重要的元素:types,import,message,portType,operations,binding和service元素。

三、WSDL声明

        3.1 XML声明

            <? xml version="1.0" encoding="UTF-8" ?>

            WSDL的声明必须定义成使用:UTF-8 或者UTF-16 编码。

        3.2 deFinition元素
              所有WSDL文档的根元素都是deFinition元素。

< deFinitions  name ="BookQuoteWS"

                      targetNamespace
="http://www.Monson-Haefel.com/jwsbook/BookQuote"

                      xmlns:mh

                      xmlns:soapbind
="http://schemas.xmlsoap.org/wsdl/soap/"
                         xmlns:xsd
="http://www.w3.org/2001/XMLSchema"

                     xmlns
="http://schemas.xmlsoap.org/wsdl/" >


 deFinition元素中一般包括若干个XML命名空间;

 http://schemas.xmlsoap.org/wsdl/是默认的命名空间,这样就可以不用显式地定义每一个WSDL元素的命名空间了,例如:
types   messages portType …;文档中所有的元素缺省应该属于这个命名空间。

deFinition元素的的一个属性是name,此属性不重要可以没有;
   定义了targetNamespace命名空间,它为在模式中显式创建的所有新类型均声明了XML命名空间,而且上面的例子中赋予了mh前缀。


<!--  message elements describe the input and output parameters  -->


message  ="GetBookPriceRequest"



part  ="isbn"  type ="xsd:string" /> </ message ="GetBookPriceResponse"



="price" ="xsd:float"  portType element describes the abstract interface of a Web service  portType  ="BookQuote"



operation  ="getBookPrice"



input   message ="mh:GetBookPriceRequest" output  ="mh:GetBookPriceResponse"



operation >



         上面的例子中:message元素利用name属性指定了标签(例如:GetBookPriceRequest),这些标签会自动使用targetNamespace的命名空间,标签了的messages元素通常被称为定义。
          文档中的其他元素用标签和命名空间前缀去应用定义,例如上面的例子中:input元素是使用mh:GetBookPriceRequest来引用标签GetBookPriceRequest。

         3.3 Types元素
               Types元素用作一个容器,定义了自定义的特殊数据类型,在声明消息部分(有效负载)的时候,messages定义使用了types元素中定义的数据类型与元素。

?>

                      xmlns:xsd

xsd:schema    targetNamespace ="http://www.Monson-Haefel.com/jwsbook/BookQuote"



 The ISBN simple type  xsd:simpleType  ="ISBN"



xsd:restriction  base ="xsd:string" xsd:pattern  value ="[0-9]{9}[0-9Xx]" xsd:restriction xsd:simpleType xsd:schema          Types元素作为一个容器,用来定义XML模式内置的数据类型(即复杂类型和定制的简单类现,详细见Web Service XML文章)中没有描述的各种数据类型。例如:ISBN。
        上面的例子中,types元素中直接嵌套了一个完整的W3C XML模式文档,此文档中targetNamespace必须是一个有效的非空值,而且必须属于由WSDL文档。

      3.4 Import元素
            Import元素可以让当前的文档使用其他WSDL文档中指定命名空间中的定义。

="AllMhWebServices"

         xmlns
import  namespace


     location
="http://www.Monson-Haefel.com/jwsbook/BookPrice.wsdl" ="http://www.Monson-Haefel.com/jwsbook/po" ="http://www.Monson-Haefel.com/jwsbook/wsdl/PurchaSEOrder.wsdl" ="http://www.Monson-Haefel.com/jwsbook/Shipping" ="http://www.Monson-Haefel.com/jwsbook/wsdl/Shipping.wsdl" deFinitions            WSDL的import元素必须声明两个属性,即namespace属性和location属性。
          namespace属性必须和正导入的WSDL文档中声明的targetNamespace相匹配。
          location属性必须指向一个实际的WSDL文档。

四、WSDL抽象接口
         Message、portType和operation元素用于描述Web服务的抽象接口,相当于JAVA或者C++中编程中的类的接口。其中portType相当于类接口的名称;operation相当于接口中包含的函数,message相当于函数的参数和返回值。

        4.1 Message元素
              Message元素描述了Web服务的有效负载。相当于函数调用中的参数和返回值。

="GetBulkBookPriceRequest" ="quantity" ="xsd:int" ="GetBulkBookPriceResponse" ="mh:prices"


RPC式样的Web服务的message服务


GetBulkBookPriceRequest表示消息的输入(相当于函数的参数),GetBulkBookPriceResponse表示消息的输出(相当于函数的返回值)


Web Service的输入和输出参数可以是多个(一个特点),每一个输入或者输出使用part元素定义,RPC样式必须使用type来定义类型


RPC样式用类型来数据定义过程调用,调用中的每一个元素表示某一个类型的参数。


xsd:schema  ="http://www.Monson-Haefel.com/jwsbook/PO"  Import the PurchaSEOrder XML schema document  xsd:import  ="http://www.Monson-Haefel.com/jwsbook/PO"


       schemaLocation
="http://www.Monson-Haefel.com/jwsbook/po.xsd" ="SubmitPurchaSEOrderMessage" ="order"  element ="mh:purchaSEOrder"


文档式样Web服务的Messages元素:


当用户采用文档式样消息传递模式的时候,messages元素要应用types定义中的顶级元素。具体顶级元素的定义和XML schema详见Web Server XML文档。


消息部分使用element属性定义


文档式样的消息传递要交换XML文档,并且应用它们的顶级元素。


注:Messages元素的RPC/Document试样对应了SOAP RPC/Document消息传递模式,详细见Web Server SOAP相关文档


xsd:element  ="InvalidisbnFaultDetail" xsd:complexType xsd:sequence



="offending-value" ="conformance-rules" xsd:element






="InvalidArgumentFault" ="error_message" ="mh:InvalidisbnFaultDetail"





声明错误消息:


错误使用的消息定义只能采用Document/Literal编码样式


上面声明了匿名类型,InvalidisbnFaultDetail不需要type类型,complexType中也不包括name属性,详细见Web Service XML相关文档。


       4.2 portType元素
             PortType元素定义了Web服务的抽象接口,它可以由一个或者多个operation元素,每个operation元素定义了一个RPC样式或者文档样式的Web服务方法。

       4.3 operation元素
            Operation元素要用一个或者多个messages消息来定义它的输入、输出以及错误。

="prices" ="GetBulkBookPrice" ="getBulkBookPrice"  parameterOrder ="isbn quantity" ="request" ="mh:GetBulkBookPriceRequest" ="mh:GetBulkBookPriceResponse" fault  ="InvalidArgumentFault" ="mh:InvalidArgumentFault"


Input表示传递到Web服务的有效负载;output表示返回给客户的有效负载;可以不包括,也可以包括一个或者多个fault错误消息。


parameterOrder定义了input和output消息采用的正确的顺序


使用parameterOrder的时候,必须包含所有输入参数部分;并且只包含不是返回类型的输出部分,如果output只有一个part(上例),会假设返回值,所以不包括在parameterOrder中


如果parameterOrder列出output中的part部分,那么这个将被作为OUT参数,如果input元素和output元素使用相同的名称声明了一个部分的时候,此部分为INOUT参数

        4.4 WSDL消息交换模式(MEP)
              Messaging Exchange Patterns(MEP)
              Web服务中使用了四种消息交换模式,即请求/响应、单向、通知以及恳求/响应模式。大多数基于WSDL的web服务使用请求/响应和单向两种模式。
              WSDL通过operation元素的input/output来定义使用那种模式,如果有input+output+可选的fault参数,那就使用请求/响应模式;如果只使用input,那就使用单向模式。
              在通知模式中:Web服务将消息发送给客户,但不等待回复;一般客户通过注册来接收通知;在恳求/响应模式中类似通知模式,唯一的区别要期待客户对Web服务的响应。

五、WSDL实现:binding元素
        Binding元素将一个抽象的portType映射到一组具体的协议(SOAP或者HTTP)、消息传递样式(RPC或者document)以及编码样式(literal或者SOAP encoding)。
        Binding的类似于将接口或者函数的调用绑定到某种协议上:例如CORBA、COM或者RPC的方式,这里使用SOAP协议。

        5.1 soapbind:binding元素

binding  ="BookPrice_Binding" ="mh:BookQuote" soapbind:binding  style ="rpc"


   transport
="http://schemas.xmlsoap.org/soap/http"


soapbind:binding元素指定了用于传输SOAP消息的Internet协议以及operation缺省的消息类型(RPC还是文档类型)


http://schemas.xmlsoap.org/soap/http表示采用的是HTTP的传输方式,当然也可以用HTTPS,用户具体使用HTTP还是HTTPS取决于Port元素中定义的location属性声明中的模式。


上面的rpc表示缺省状态下:operation将采用RPC的方式传递消息负载。

         5.2 soapbind:operation元素
soapbind:operation


     soapAction
=


     "http://www.Monson-Haefel.com/jwsbook/BookQuote/GetBookPrice"


POST 1ed/BookQuote HTTP/1.1


Host: www.Monson-Haefel.com


Content-Type: text/xml; charset="utf-8"


Content-Length: nnnn


SOAPAction="http://www.Monson-Haefel.com/jwsbook/BookQuote/GetBookPrice"


soapbind:operation元素指定了消息传递样式(RPC或者document),并且指定了SOAPAction字段的值。


上面的例子显示在HTTP消息中的SOAPAction中对应的值

       5.3 soapbind:body元素

="rpc" input soapbind:body  use ="literal"


          namespace



output ="submit" ="document"


soapbind:body元素有四个属性use、namespace、part和encodingStyle


对于WS-I use的属性值必须是literal,意味这不是用编码的方式,所以永远不会用到encodingStyle属性


在RPC样式中,必须用一个有效的URI指定的namespace属性。此URI可以于WSDL文档的targetNampspce相同;而在document样式中不能使用namespace,XML文档样式的命名空间派生于它的XML文档

          5.4 soapbind:fault元素

soapbind:fault   use fault


soapbind:fault元素和fault元素包含一个强制性的name属性,表示要引用声明于对应portType中的专有错误消息

          5.5 soapbind:header元素
xsd:schema




     xmlns
="http://www.w3.org/2001/XMLSchema" ="message-id" ="string"





="Headers" ="mh:message-id" soapbind:header  ="mh:Headers"  part


           namespace


WSDL在绑定的input元素、output元素中利用soapbind:header元素显式指定了一个SOAP头文件

        5.6 soapbind:headerfault元素
="HeaderFault" ="faultDetail" ="mh:detailMessage" ="mh:Header" ="literal"



soapbind:headerfault  soapbind:header





soapbind:headerfault元素表述了Header专用的错误消息,如果有一个响应消息,必须在消息的Header元素中返回各种header的专用错误。


SOAP没有就如何提供Header错误方面给出详细说明,只是要求必须在Header元素中包含detail元素。有些SOAP工具箱将SOAP的fault放在header元素中。

六、WSDL实现:Service和Port元素
service  ="BookPriceService" port  ="BookPrice_Port"  binding ="mh:BookPrice_Binding" soapbind:address  location =


     "http://www.Monson-Haefel.com/jwsbook/BookQuote"
port ="BookPrice_Failover_Port" =


     "http://www.monson-haefel.org/jwsbook/BookPrice"
="SubmitPurchaSEOrder_Port"


   binding
="mh:SubmitPurchaSEOrder_Binding" =


     "https://www.monson-haefel.org/jwsbook/po"
service


Service元素包含一个或者多个Port元素


每一个Port元素对应一个不同的Web服务,port将一个URL赋予一个特定的binding,通过location实现


可以使两个或者多个port元素将不同的URL赋给相同的binding,例如负载平衡和容错的时候,使用这种方法。


soapbind:address:将Internet地址通过location属性赋予一个SOAP绑定。

java学习笔记之webservice(二)--WSDL文档及用myeclipse测试webservice

java学习笔记之webservice(二)--WSDL文档及用myeclipse测试webservice

 >>接上篇

一、WSDL

定义:web services description language,用来描述web服务的xml格式的信息。

标签的解释

1. <types>:定义了服务的namespace和关键信息的类型(方法的参数类型和返回值的类型)。

2. <message>:定义了多个SOAP消息,每个方法通常都有2个message标签,name属性分别是xxx和xxxResponse。

3. portType:指明服务器的接口,并且通过operation绑定相应的in和out的消息:其中in表示参数,out表示返回值

4. binding:指定消息传递的格式。

5. service:指定服务所发布的名称

二、使用Myeclipse的webservcie浏览器去测试webservice

启动服务以后:

1.点击图中红色矩形内的图标,启动Myeclipse自带的webservice浏览器:


2.点击下图中的红色矩形内的图标,进入wsdl页面:



3.点击下图中的“WSDL Main”,即可看到右边Action界面:



4.输入WSDL地址,点击"Go"



 5.看到下面的几面以后,点击"Add":

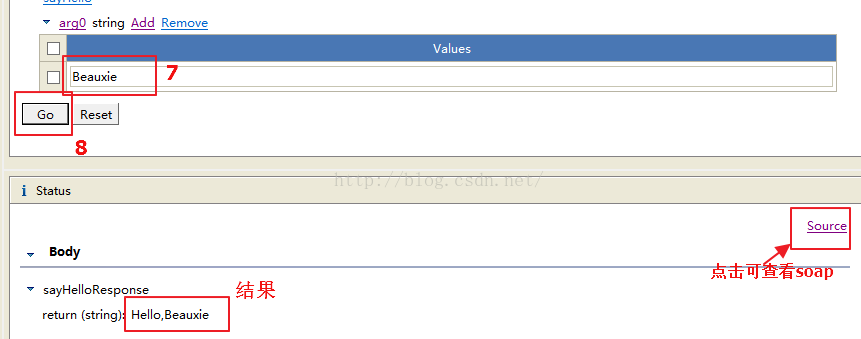

6.输入参数,如"Beauxie",点击“Go”,即可在Status窗口看到结果,至此说明Webservice服务发布成功。



7.点击上图的"source",可查看soap:



》》接下一篇



SOAP WebService的wsdl文件生成类

SOAP WebService的wsdl文件生成类

/** * Copyright (c) 2005, Braulio Jos?Solano Rojas * All rights reserved. * * Redistribution and use in source and binary forms, with or without modification, are * permitted provided that the following conditions are met: * * Redistributi

/**
 * Copyright (c) 2005, Braulio Jos?Solano Rojas
 * All rights reserved.
 *
 * Redistribution and use in source and binary forms, with or without modification, are
 * permitted provided that the following conditions are met:
 *
 *     Redistributions of source code must retain the above copyright notice, this list of
 *     conditions and the following disclaimer.
 *     Redistributions in binary form must reproduce the above copyright notice, this list of
 *     conditions and the following disclaimer in the documentation and/or other materials
 *     provided with the distribution.
 *     Neither the name of the Solsoft de Costa Rica S.A. nor the names of its contributors may
 *     be used to endorse or promote products derived from this software without specific
 *     prior written permission.
 *
 * THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND
 * CONTRIBUTORS "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTIES,
 * INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
 * MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE
 * DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT OWNER OR
 * CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL,
 * SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT
 * NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES;
 * LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)
 * HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN
 * CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR
 * OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE,
 * EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
 *
 *
 * @version $Id: SoapDiscovery.class.php 66 2013-04-10 07:12:21Z ideaa $
 * @copyright 2005
 */
/**
 * SoapDiscovery Class that provides Web Service Definition Language (WSDL).
 *
 * @package SoapDiscovery
 * @author Braulio Jos?Solano Rojas
 * @copyright Copyright (c) 2005 Braulio Jos?Solano Rojas
 * @version $Id: SoapDiscovery.class.php 66 2013-04-10 07:12:21Z ideaa $
 * @access public
 * */
class SoapDiscovery {
    private $class_name = '''';
    private $service_name = '''';
    /**
     * SoapDiscovery::__construct() SoapDiscovery class Constructor.
     *
     * @param string $class_name
     * @param string $service_name
     * */
    public function __construct($class_name = '''', $service_name = '''') {
        $this-&gt;class_name = $class_name;
        $this-&gt;service_name = $service_name;
    }
    /**
     * SoapDiscovery::getWSDL() Returns the WSDL of a class if the class is instantiable.
     *
     * @return string
     * */
    public function getWSDL() {
        if (empty($this-&gt;service_name)) {
            throw new Exception(''No service name.'');
        }
        $headerWSDL = "<?xml version=\"1.0\" ?>\n";
        $headerWSDL.= "\n";
        $headerWSDL.= "\n";
        if (empty($this-&gt;class_name)) {
            throw new Exception(''No class name.'');
        }
        $class = new ReflectionClass($this-&gt;class_name);
        if (!$class-&gt;isInstantiable()) {
            throw new Exception(''Class is not instantiable.'');
        }
        $methods = $class-&gt;getMethods();
        $portTypeWSDL = '''';
        $bindingWSDL = ''service_name . ''Binding" type="tns:'' . $this-&gt;service_name . "Port\"&gt;\n\n";
        $serviceWSDL = ''service_name . "\"&gt;\n\nservice_name . ''Port" binding="tns:'' . $this-&gt;service_name . "Binding\"&gt;\n\n\n";
        $messageWSDL = '''';
        foreach ($methods as $method) {
            if ($method-&gt;isPublic() &amp;&amp; !$method-&gt;isConstructor()) {
                $portTypeWSDL.= ''getName() . "\"&gt;\n" . ''getName() . "Request\" /&gt;\ngetName() . "Response\" /&gt;\n\n";
                $bindingWSDL.= ''getName() . "\"&gt;\n" . ''service_name . ''#'' . $this-&gt;class_name . ''#'' . $method-&gt;getName() . "\" /&gt;\n\n\n\n\n\n\n";
                $messageWSDL.= ''getName() . "Request\"&gt;\n";
                $parameters = $method-&gt;getParameters();
                foreach ($parameters as $parameter) {
                    $messageWSDL.= ''getName() . "\" type=\"xsd:string\" /&gt;\n";
                }
                $messageWSDL.= "\n";
                $messageWSDL.= ''getName() . "Response\"&gt;\n";
                $messageWSDL.= ''getName() . "\" type=\"xsd:string\" /&gt;\n";
                $messageWSDL.= "\n";
            }
        }
        $portTypeWSDL.= "\n";
        $bindingWSDL.= "\n";
        return sprintf(''%s%s%s%s%s%s'', $headerWSDL, $portTypeWSDL, $bindingWSDL, $serviceWSDL, $messageWSDL, '''');
    }
    /**
     * SoapDiscovery::getDiscovery() Returns discovery of WSDL.
     *
     * @return string
     * */
    public function getDiscovery() {
        return "<?xml version=\"1.0\" ?>\n\n\n";
    }
}
登录后复制

本文标题:soap webservice的wsdl文件生成类

本文链接:http://www.maben.com.cn/archives/702.html转载请注明出处

WebService --WSDL文档解析

WebService --WSDL文档解析

通俗的讲:WSDL文档描述了Web Service如下3个方面:
WHAT--该 Web Service包含"什么"操作
HOW--该 Web Service的操作应该"怎样"调用
WHERE--该 Web Service的服务地址。


XML里的两个属性
targetNamespace --相当于java语言里的package
xmlns           --相当于java语言的import


Web Servic的技术基础
1.WSDL Web Service DeFinition Language
2.soAP Simple Object Access Protocol  简单对象访问协议
3.uddi

一次web Service调用  --其实并不是方法调用,而是发送SOAP消息(即XML文档片段)


调用一次web Service的本质:
1.客户端把调用方法参数.转换生成XML文档片段 (SOAP消息 --input消息)
---- 该文档片段必须符合WSDL定义的格式。
2.通过网络,把XML文档片段从传给服务器
3.服务器接收到XML文档片段
4.服务器解析XML文档片段,提取其中的数据,并把数据转换
调用Web Service所需要的参数值
5.服务器执行方法
6.把执行方法得到的返回值,再次转换生成为XML文档片段(SOAP消息--output消息)
---- 该文档片段必须符合WSDL定义的格式。
7.通过网络,把XML文档片段从传给客户端
8.客户端接收到XML文档片段
9.客户端解析XML文档片段,提取其中的数据,并把数据转换

调用Web Service的返回值。


从上面调用的本质来看,要一个语言支持web Service,唯一的要求是,改语言支持XML文档解析,生成,支持网络传输。



WEBService wsdl文件中xsd:date参数问题

WEBService wsdl文件中xsd:date参数问题

 最近在做WEBService Client端开发,Server端是JAVA的,我需要调用它的a方法并发送一个XML,我是直接传递的XML对象,他们那边有一个标签的值接收不到,下面我给大家发下WSDL文件中节点定义

              <xsd:element name="PlannedStartDate" type="xsd:date">

                  <xsd:annotation>
                     <xsd:appinfo source="xxxxx">xxxxx</xsd:appinfo>
                  </xsd:annotation>

               </xsd:element>

PHP请求方法:

$xml = simplexml_load_file(''test.xml'');
$result = $client->a($xml);
test.xml中<PlannedStartDate>2012-02-02</PlannedStartDate>,完全符合xsd:date格式。但不知道为什么他们接收不到。。。(他们用SOAPUI测试是可以的(直接填写2012-02-02),用PHP去Client就不行。)。


关于WebService 之 WSDL文件 讲解webservice的wsdl文件的问题我们已经讲解完毕,感谢您的阅读,如果还想了解更多关于java学习笔记之webservice(二)--WSDL文档及用myeclipse测试webservice、SOAP WebService的wsdl文件生成类、WebService --WSDL文档解析、WEBService wsdl文件中xsd:date参数问题等相关内容,可以在本站寻找。

本文标签:
